根據燈珠顏色來區分發光電流的大小，分別串接不同阻值的電阻對待：

2V左右點亮的LED燈(如紅、黃、橙黃等)供電電壓(V)電阻阻值(歐姆)　　3V51歐　　4.5V120歐　　5V150歐　　6V180歐　　7V220歐　　9V330歐　　12V470歐　　12(車上12V)680歐　　3V左右點亮的LED燈(如藍、綠、白等等)電阻阻值(OHM歐姆)　　3V1歐　　4.5V69歐　　5V100歐　　6V150歐　　7V180歐　　9V270歐　　12V390歐　　12(車上12V)470歐

電阻r=u/i 計算出為歐姆，電壓單位伏特，電流單位安培，如果電流使用毫安，則計算出單位為千歐。 其中，u=供電電壓-led電壓，一般紅、黃供電電壓1.8~2V，綠藍供電電壓3.0~3.5V，如果使用12V供電，幾個LED串聯，則需要加在一起就算就行了。i是電流，看led并聯多少，如果只是1組led，一般認為18~20mA即可(0.02A) 另外，根據電流電壓還可以計算出電阻的功率。

LED接在電源回路中，需要串流一個限流電阻用來防止電流過大燒壞發光二極管，這個電阻值的計算與LED發光二極管的顏色有一定的關系，因為顏色不同，LED所產生的正向壓降不同，在計算串聯的限流電阻時需要把這個壓降減掉。

以紅色發光二極管15-21/R6C-FQ1R1B/2T為例介紹。該LED的工作電流最大25mA，正向壓降為1.75-2.35V，假設讓LED流過5mA的電流，正向壓降為2V，則在12V電池回路中，限流電阻的計算方式如下：

R = (12-2)/5 = 2KΩ。

以億光的藍色發光二極管12-215/BHC-AN1P2/3C為例，該LED的工作電流最大25mA，正向壓降為2.7-2.7V，假設讓LED流過5mA的電流，正向壓降為3.3V，則在12V電池回路中，限流電阻的計算方式如下：

R = (12-3.3)/5 = 1.74KΩ。

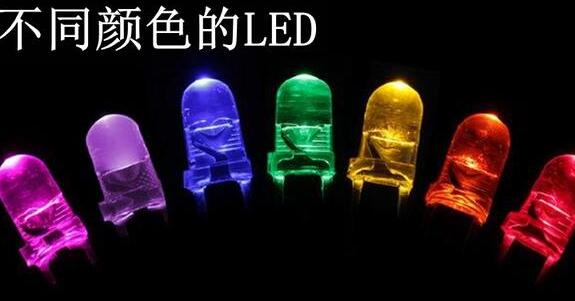

不同顏色的LED正向壓降VF范圍不同，總結如下：

紅色-1.8-2.2V; 藍色-2.6-3.2V; 翠綠-2.6-3.2V; 黃色-1.8-2.2V; 黃綠-1.8-2.2V; 橙色-1.8-2.2V; 白色-2.6-3.2V; 粉色-2.6-3.2V; 紫色-3.0-3.4V;

在設計限流電阻的阻值時一定不要忘記LED的正向壓降VF。
